La expansión urbana de Concepción sobre los depósitos sedimentarios del río Bío-Bío ha obligado a los constructores a lidiar con limos y arenas sueltas de baja capacidad portante. Las soluciones tradicionales de fundación profunda no siempre son viables económicamente, y es ahí donde el diseño de columnas de grava se posiciona como una alternativa de mejoramiento masivo del terreno. En una ciudad con memoria sísmica marcada por el 27F, reducir el potencial de licuefacción y los asentamientos diferenciales no es una opción, es una exigencia técnica ineludible. Nuestro equipo aborda cada proyecto analizando la compresibilidad del estrato y la respuesta dinámica esperada, integrando metodologías de vibrosustitución que densifican el suelo circundante mientras crean drenes verticales de alta rigidez. Para campañas de reconocimiento complementarias, un ensayo CPT permite validar la mejora alcanzada sin alterar la muestra, algo crítico en suelos blandos del sector Pedro de Valdivia.
Un diseño riguroso de columnas de grava reduce el potencial de licuefacción en más de un 60% en arenas limosas saturadas típicas de la cuenca del Bío-Bío.
Método y cobertura

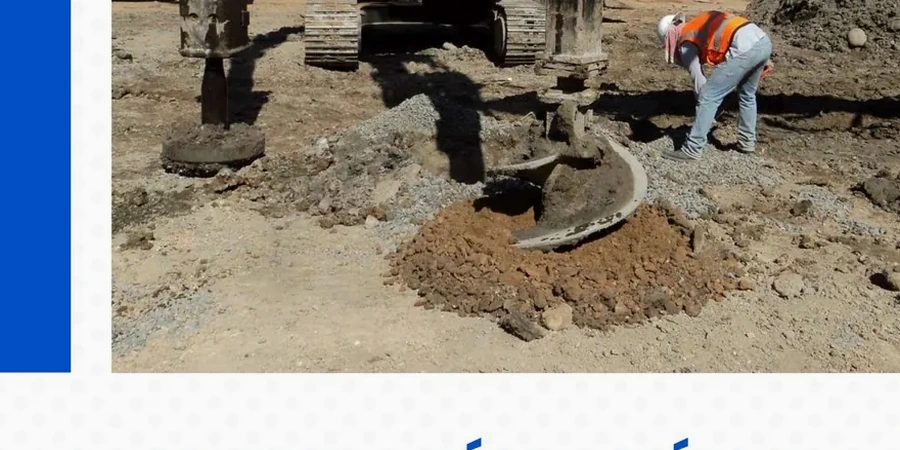

La geología del Gran Concepción está dominada por la presencia de arenas limosas y limos arcillosos de la unidad depositaria del Cuaternario, con niveles freáticos que en zonas como San Pedro de la Paz o Talcahuano afloran a menos de 1.5 metros de profundidad. Esta condición de saturación permanente eleva el riesgo de licuefacción sísmica, un fenómeno ampliamente documentado en la zona. El diseño de columnas de grava aborda esta amenaza mediante la instalación de elementos granulares compactados que cumplen una doble función: drenan el exceso de presión de poros durante un sismo y transfieren las cargas de la estructura a estratos más competentes. El proceso constructivo, típicamente con vibrador flotante o de punta, desplaza el suelo fino lateralmente y lo reemplaza con grava limpia de alta permeabilidad. Esto no solo mejora el ángulo de fricción interno del conjunto suelo-columna, sino que acelera la consolidación de los estratos blandos, reduciendo drásticamente los plazos de espera antes de construir la losa de fundación.
Dudas habituales
¿En qué tipo de suelos de Concepción es más efectivo usar columnas de grava?
La técnica es especialmente eficaz en las arenas limosas y limos arenosos saturados que predominan en la cuenca baja del Bío-Bío. En estos suelos, la vibrosustitución logra densificar la matriz fina y crear drenes verticales que disipan rápidamente la presión de poros durante un evento telúrico, reduciendo el riesgo de licuefacción.
¿Qué diferencia hay entre vibrocompactación y columnas de grava?
La vibrocompactación densifica el suelo existente sin añadir material, ideal para arenas limpias con bajo contenido de finos. En cambio, el diseño de columnas de grava implica reemplazar una porción del suelo blando con material granular compactado, lo que lo hace más efectivo en limos arcillosos o arenas con finos donde la vibrocompactación sola no consigue la densificación requerida.
¿Cuánto demora la ejecución de un mejoramiento con columnas de grava en un sitio típico?
Depende de la profundidad de mejora y el número de columnas, pero en un terreno estándar de 800 m² en el sector de Andalién, un equipo de vibrosustitución puede instalar entre 20 y 35 columnas lineales por día. La consolidación del suelo mejorado suele estabilizarse en un plazo de 2 a 4 semanas, momento en que se puede proceder con la fundación superficial.
¿Cuál es el rango de inversión estimado para un diseño de columnas de grava en Concepción?
El costo de un proyecto de columnas de grava en la zona varía según la profundidad y la relación de reemplazo, situándose típicamente en un rango de $637.000 a $2.361.000 por metro lineal de columna instalada, incluyendo el suministro de grava seleccionada y el control de calidad post-ejecución.
¿Es posible construir columnas de grava en terrenos con nivel freático muy superficial?
Sí, de hecho la técnica está diseñada para trabajar bajo el agua. El vibrador opera sumergido y la columna se construye de abajo hacia arriba, desplazando el agua del sondeo. En Concepción, donde la napa suele estar a menos de 2 metros, trabajamos con sobrepresión de agua en el tubo de alimentación para evitar la contaminación de la grava con finos durante su colocación.
