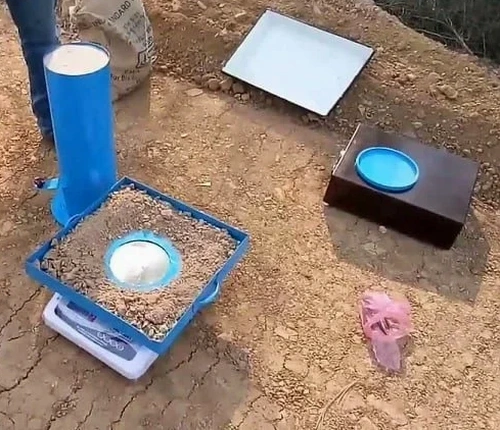

Hace un par de años fiscalizamos un relleno masivo en la ampliación del puerto de Coronel, a pocos kilómetros de Concepción. El contratista venía con sus certificados de laboratorio impecables, pero al llegar con el cono de arena encontramos densidades que apenas rozaban el 88% del Proctor Modificado. Capas enteras. Tuvieron que recompactar tres semanas de trabajo porque el suelo, una arena limosa típica de la cuenca del Biobío, perdía humedad demasiado rápido con el viento sur del verano. Ese día el jefe de obra me dijo: "nunca más confío solo en el dato de la motoniveladora". Y tiene razón. En Concepción, con su variabilidad de suelos aluviales y cenizas volcánicas redepositadas, el control de densidad en terreno es la única verdad. El cono de arena sigue siendo el método de referencia para verificar que el suelo realmente quedó como lo pide el proyecto, sin depender de equipos nucleares ni correlaciones indirectas. Complementamos este control directo con el ensayo Proctor para tener la curva de referencia exacta del material de cada capa, y cuando el terreno presenta gravas usamos también la granulometría para validar que el material de relleno cumple la banda especificada.
Un Proctor sin cono de arena es solo teoría; en Concepción la humedad del suelo cambia antes del almuerzo.
Método y cobertura
El error más repetido en las obras de Concepción es asumir que el material de un empréstito nuevo se comporta igual que el del mes anterior. No es así. Basta que la cantera avance 50 metros para que la curva granulométrica cambie y la densidad máxima seca del Proctor se mueva dos o tres puntos porcentuales. Si el control de densidad se hace con una referencia desactualizada, el resultado no sirve. El cono de arena mide la densidad húmeda in situ y, al contrastarla con el Proctor de ese mismo lote, entrega el porcentaje de compactación real. La norma chilena NCh 1516 exige este procedimiento para rellenos estructurales, bases de pavimentos y subrasantes. En nuestro equipo usamos arena calibrada Ottawa 20-30, cono metálico de 12 pulgadas y balanza de precisión verificada en cada faena. La profundidad del ensayo varía según el espesor de capa, típicamente entre 15 y 20 cm en rellenos masivos. Una ventaja práctica del método es que no requiere permisos especiales de radiación ionizante, algo que en zonas urbanas densas como el centro penquista agiliza mucho la logística. El dato que entrega es puntual, sí, pero cuando se hace una grilla representativa —cada 150 m³ o cada cambio de aspecto del material— el control es robusto.
Contexto regional
Concepción tiene un régimen de lluvias que ningún contratista subestima. De mayo a agosto caen más de 1000 mm acumulados, y un relleno mal compactado absorbe agua como una esponja. La arcilla limosa del sector de Andalién, por ejemplo, se expande con la humedad y luego colapsa al secarse en enero. Si el control de densidad no fue riguroso durante la construcción, las losas se fisuran, las tuberías enterradas se desalinean y los pavimentos se deforman en menos de dos temporadas. El cono de arena permite detectar capas débiles antes de que queden sepultadas bajo metros de relleno. Otro factor crítico acá es el sismo: Concepción está en zona sísmica 3 según NCh 433, con aceleraciones efectivas que superan 0.40g. Un relleno que no alcanza el 95% de compactación en zona activa amplifica las ondas de corte y puede licuar si la napa está alta, como ocurre en los terrenos bajos hacia San Pedro de la Paz. La diferencia entre un relleno al 90% y uno al 95% es la diferencia entre daño cosmético y colapso diferencial. Por eso insistimos en que cada capa tenga su ensayo de densidad antes de autorizar la siguiente. La norma exige, pero la geografía penquista castiga al que improvisa.
Dudas habituales
¿Cuánto cuesta un ensayo de densidad con cono de arena en Concepción?
El valor por punto de ensayo con cono de arena en la zona de Concepción fluctúa entre $43.000 y $71.000 pesos chilenos, dependiendo del volumen de puntos a ejecutar, la distancia de desplazamiento dentro de la región del Biobío y si se requiere contraste con Proctor del mismo material. Para obras con más de 20 puntos ofrecemos presupuesto ajustado por lote.
¿Cada cuántos metros cúbicos se debe hacer el control de densidad?
La frecuencia mínima que recomendamos en Concepción es un ensayo cada 150 metros cúbicos de relleno compactado, o al menos uno por capa y por cuadrante si la geometría de la obra es irregular. En zonas con alta humedad ambiental, como los sectores cercanos al río Biobío, conviene reducir la separación porque la heterogeneidad del material aumenta.
¿El cono de arena sirve para suelos con grava?
El método es aplicable a suelos con partículas de hasta 38 mm (1 1/2 pulgada). Si el relleno contiene bolones mayores, se debe usar el reemplazo con membrana de agua u otro método volumétrico alternativo. En las gravas arenosas del sector de Chiguayante, el cono de arena funciona bien siempre que se excave cuidadosamente para no disturbar las paredes del hoyo.
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear?
El cono de arena mide densidad directamente por desplazamiento de volumen, sin necesidad de calibrar contra la humedad y composición química del suelo. El densímetro nuclear es más rápido pero requiere correcciones por materia orgánica o minerales pesados, comunes en suelos volcánicos como los de Concepción. Además el cono de arena no implica tramitar permisos de material radiactivo ni operador certificado por la autoridad reguladora.
¿Cuánto tiempo toma tener el resultado del ensayo?
El ensayo en terreno toma entre 15 y 20 minutos por punto, incluyendo la excavación cuidadosa, el llenado con arena calibrada y el pesaje in situ. El dato de densidad húmeda se obtiene de inmediato. El porcentaje de compactación se calcula en el momento si ya se tiene el Proctor del material; si no, la muestra se sella y se lleva al laboratorio, entregando el informe completo dentro del mismo día hábil.
