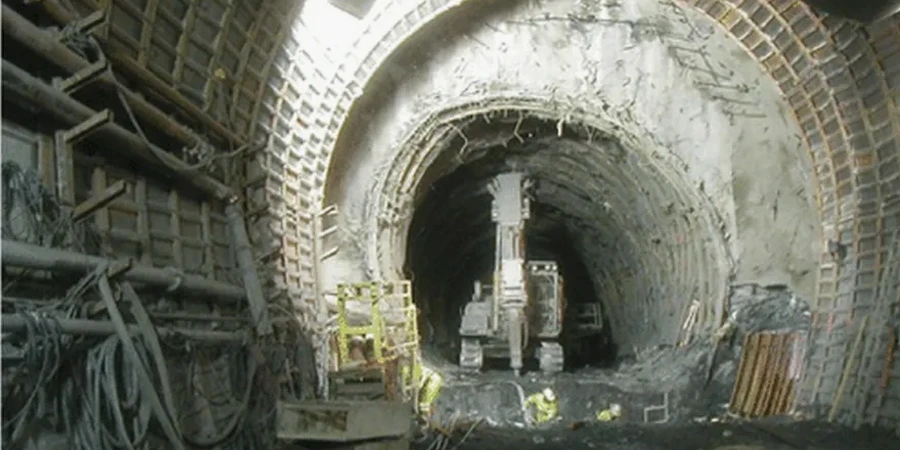

Si uno compara el subsuelo del sector de Palomares con lo que se encuentra bajo el centro de Concepción, la diferencia es abismal: mientras en los cerros aparece roca meteorizada a pocos metros, en la zona baja predominan décadas de sedimentos blandos del río Biobío y antiguos depósitos marinos. Esta dualidad geológica es justamente lo que enfrentamos a diario cuando se proyecta un túnel en la ciudad. Para obras subterráneas en estos estratos compresibles, la resistividad eléctrica nos permite mapear con precisión los cambios laterales de facies, identificando lentes de arena suelta o bolsones de arcilla orgánica que un sondeo aislado podría pasar por alto. En nuestra experiencia en el Gran Concepción, caracterizar esta heterogeneidad antes de mover suelo es lo que separa un avance controlado de una contingencia costosa.
En suelos blandos de Concepción, la diferencia entre un avance estable y una subsidencia superficial está en la caracterización previa de los contrastes de rigidez.
Dudas habituales
¿Qué parámetros definen si un suelo es 'blando' para la excavación de un túnel en Concepción?
El criterio principal es la resistencia al corte no drenada (Su), que en los sedimentos del valle del Biobío suele estar entre 10 y 60 kPa. También pesan la alta plasticidad (IP > 20%), el contenido de humedad natural cercano al límite líquido, y la velocidad de onda de corte inferior a 200 m/s.
¿Cómo se controla la estabilidad del frente de excavación en suelos blandos saturados?
En túneles mecanizados se aplica presión de frente mediante tuneladoras EPB o hidroescudo, cuyo valor se calcula con modelos de equilibrio límite o elementos finitos. Para secciones en avance convencional, se emplean sistemas de enfilajes, paraguas de micropilotes y drenaje para reducir la presión de poros.
¿Cuál es el rango de inversión para un estudio geotécnico completo de un túnel en suelo blando?
Dependiendo de la longitud del trazado y el número de sondeos requeridos, un estudio integral para un túnel en Concepción puede oscilar entre $1.901.000 y $7.851.000, considerando exploración de campo, ensayos de laboratorio y modelación numérica.
¿Qué normativa chilena regula el análisis geotécnico de túneles?
La NCh 3171 establece los requisitos para el diseño y construcción de túneles en Chile, incluyendo la investigación geotécnica. Además, se aplica la NCh 2369 para diseño sísmico de estructuras industriales que pueden ser análogas a obras subterráneas, junto con normativas internacionales como las guías FHWA.
¿Qué riesgos implica no hacer un análisis geotécnico específico para suelo blando en Concepción?
El riesgo principal es la subsidencia excesiva en superficie, que puede dañar edificios y redes de servicios. También puede ocurrir inestabilidad del frente con flujo de suelo hacia el túnel, atrapamiento de la tuneladora o colapso localizado, especialmente donde existen lentes de turba no detectados.
