Resistividad Eléctrica y SEV en Concepción: Perfiles del Subsuelo...

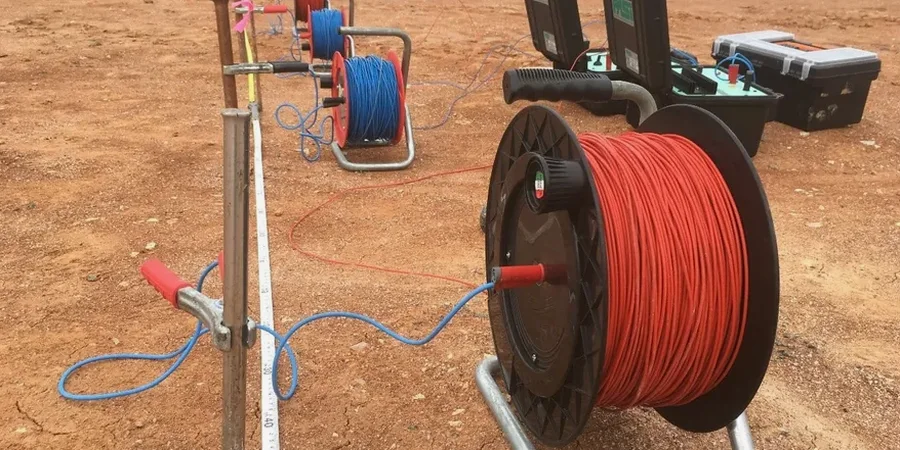

El equipo se despliega en terreno con un carrete de cables, electrodos de acero inoxidable y un resistivímetro de alta precisión. En Concepción, donde la geología urbana combina terrazas fluviales del Biobío con suelos de origen volcánico, las variaciones de humedad y salinidad modifican la resistividad de forma notoria. Para un proyecto de edificación en altura o una planta industrial, conocer la estratigrafía sin recurrir a perforaciones masivas es una ventaja logística. El sondeo eléctrico vertical (SEV) nos permite alcanzar profundidades de hasta 100 metros, mapeando contactos entre gravas, arenas y arcillas con base en la respuesta del terreno al paso de corriente continua. En zonas cercanas al río o al borde costero de Talcahuano, complementamos la prospección con ensayos de MASW para correlacionar la rigidez del suelo con los valores de resistividad aparente.

En suelos de Concepción, la resistividad distingue napas colgadas y lentes de arena antes de mover un metro cúbico de tierra.

Método y cobertura

Concepción soportó el terremoto del 27F de 2010, que alcanzó una magnitud de 8.8 Mw y modificó las cotas de amplios sectores urbanos. Esa memoria sísmica obliga a que cada estudio de subsuelo parta de una línea base confiable. La resistividad eléctrica mide la oposición del terreno al flujo de corriente; las gravas secas de la formación Concepción pueden superar los 500 ohm-m, mientras que los estratos arcillosos saturados bajan a menos de 20 ohm-m. Con el dispositivo Schlumberger, el SEV va aumentando la separación entre electrodos para penetrar más profundo. Los perfiles resultantes se calibran con datos de calicatas en los primeros metros, lo que mejora la precisión del modelo geoeléctrico antes de definir fundaciones o sistemas de drenaje. Esta técnica no perturba el suelo, no genera ruido y puede ejecutarse incluso en predios con acceso limitado en la comuna de San Pedro de la Paz.

Contexto regional

La expansión de Concepción hacia los cerros de la Cordillera de la Costa y la ribera sur del Biobío ha multiplicado los proyectos sobre rellenos antrópicos y paleocauces no documentados. Un estudio que solo se apoye en sondajes puntuales puede pasar por alto un lente de arena suelta saturada o un bolsón de arcilla orgánica que colapse con las lluvias invernales. La tomografía de resistividad eléctrica recorre el perfil completo y entrega una imagen en dos dimensiones del subsuelo. En zonas donde se proyectan excavaciones profundas, correlacionar los cambios de resistividad con la estabilidad de taludes evita sorpresas durante la faena. Omitir esta etapa en terrenos con historial sísmico como el gran Concepción es exponer la obra a asentamientos diferenciales que las pólizas de seguro difícilmente cubren si no hay un informe geofísico previo.

Parámetros de referencia

Parámetro	Valor típico
Método de prospección	Sondeo Eléctrico Vertical (SEV) y tomografía 2D
Norma de referencia	NCh 3328
Profundidad de investigación típica	AB/2 hasta 150 m (SEV)
Parámetro medido	Resistividad aparente (ohm-m)
Dispositivos utilizados	Schlumberger, Wenner, Dipolo-Dipolo
Aplicación principal en Concepción	Detección de nivel freático y contactos geológicos
Equipo	Resistivímetro digital con compensación de polarización espontánea

Servicios técnicos vinculados

Sondeo Eléctrico Vertical (SEV)

Ejecutado con dispositivo Schlumberger para determinar la profundidad del basamento rocoso, espesor de acuíferos y contactos entre formaciones. Alcanza profundidades de 80 a 150 m según el espacio disponible en el predio.

Tomografía de Resistividad 2D

Perfil continuo del subsuelo mediante arreglo Wenner o Dipolo-Dipolo. Ideal para identificar paleocauces, rellenos no controlados y plumas de contaminación en el área metropolitana de Concepción.

Medición de Resistividad para Puesta a Tierra

Aplicamos el método de Wenner de 4 puntas para obtener la resistividad del terreno y diseñar mallas de puesta a tierra según IEEE Std 80, cumpliendo con los requerimientos de las compañías distribuidoras locales.

Dudas habituales

¿Cuánto cuesta un estudio de resistividad eléctrica en Concepción?

El rango de inversión para un SEV o una tomografía de resistividad en Concepción se sitúa entre $311.000 y $566.000, dependiendo de la profundidad de investigación, la cantidad de sondeos o perfiles requeridos y la movilización del equipo al sitio. Cada cotización se ajusta al alcance exacto del proyecto.

¿Qué norma regula los estudios de resistividad para geotecnia?

La guía internacional NCh 3328 establece los procedimientos para el uso del método de resistividad en corriente continua en la caracterización de sitios. A nivel local, los resultados se integran en el informe geotécnico conforme a la NCh1508:2014.

¿En qué tipo de suelos de Concepción funciona mejor el SEV?

El SEV es muy efectivo en los suelos sedimentarios del valle del Biobío, donde los contrastes entre gravas, arenas y arcillas producen curvas de resistividad bien definidas. En zonas con alta saturación salina, como algunos sectores costeros de Talcahuano, la interpretación se ajusta con datos de conductividad del agua subterránea.
