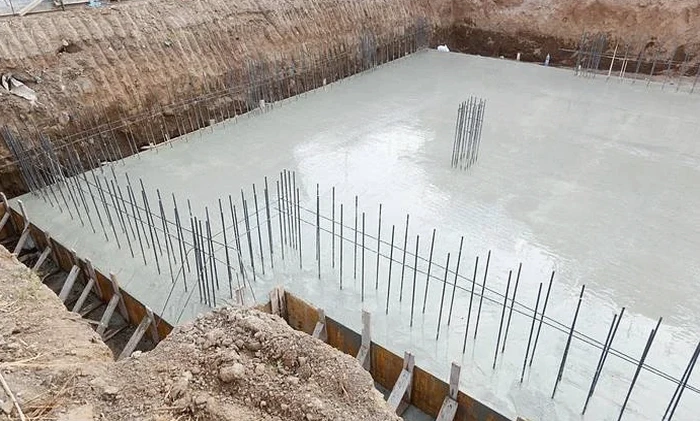

Diseño de Cimentaciones Superficiales en Concepción: Análisis y Ejecución

Cuando se despliega una sonda DPSH o se extraen muestras Shelby en un terreno de Concepción, lo primero que evaluamos es la consistencia del estrato superficial. No es lo mismo apoyar una zapata sobre las arenas del sector de Collao que sobre los limos de Andalién. Por eso el diseño de cimentaciones superficiales parte con un reconocimiento detallado del perfil estratigráfico, midiendo densidad relativa y plasticidad in situ. En nuestro laboratorio procesamos las muestras para determinar ángulo de fricción, cohesión no drenada y módulo de deformación. Con esos parámetros aplicamos teorías de capacidad de carga como Terzaghi, Meyerhof o Vesic, ajustando los factores de forma y profundidad a lo que realmente ocurre bajo la placa. El objetivo es claro: una fundación que transfiera las cargas al terreno sin generar asentamientos diferenciales que comprometan la estructura, algo particularmente sensible en una ciudad donde la sismicidad exige un control estricto de la interacción suelo-estructura según la NCh433.Of1996 Mod.2012.

Concepción tiene una de las aceleraciones sísmicas de diseño más altas del país: verificar la capacidad portante con criterio sísmico no es opcional, es parte del estándar local.

Método y cobertura

Contexto regional

Hace un par de temporadas revisamos un edificio de 8 pisos en el sector de Pedro de Valdivia que mostraba fisuras en los tabiques del primer piso apenas a los dos años de entregado. El peritaje reveló que el diseño de cimentaciones superficiales original había subestimado la heterogeneidad del suelo: una zapata apoyaba sobre un bolsón de arena limosa suelta mientras que la contigua estaba sobre un estrato más competente. El asentamiento diferencial superó los 4 cm entre apoyos, muy por encima de la distorsión angular admisible de 1/500 para estructuras de hormigón armado. En Concepción, con su historial sísmico marcado por eventos como el de 2010, ignorar la variabilidad lateral del subsuelo es el error más caro que se puede cometer. Por eso insistimos en que la campaña de exploración no se limite a un solo sondeo: la norma NCh1508 exige una densidad de puntos acorde a la superficie construida, y nosotros la aplicamos sin atajos.

Parámetros de referencia

Estándares relevantes

NCh1508: Geotecnia – Estudio de Mecánica de Suelos, NCh433.Of1996 Mod.2012: Diseño Sísmico de Edificios, NCh3171: Diseño Estructural – Cargas de Viento y Sismo, NCh170: Hormigón – Requisitos Generales (durabilidad), NCh 1508: Descripción Visual-Manual de Suelos
